平、纵、横一起考虑

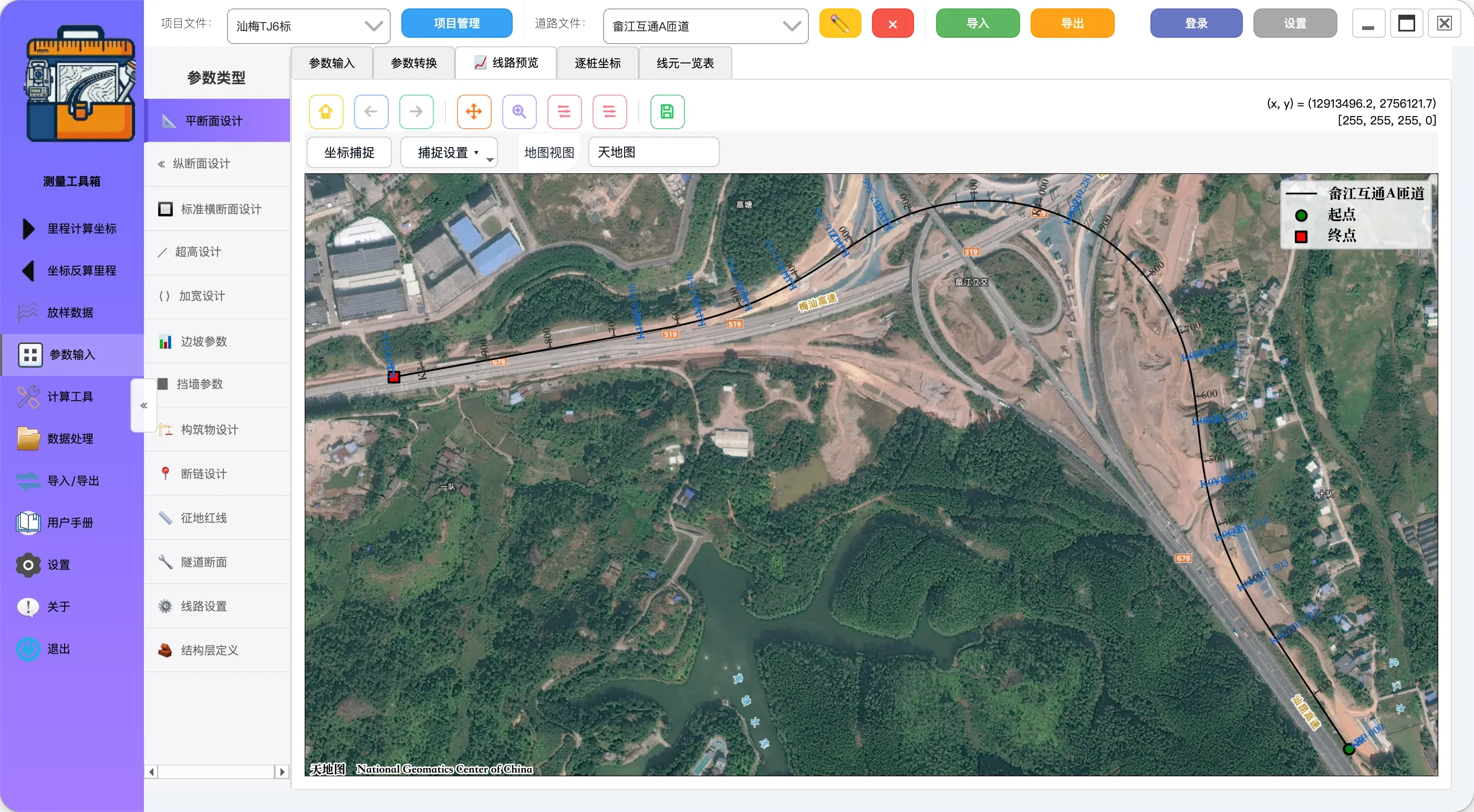

路线平面、纵断高程、超高加宽与断链参数联动，减少重复整理同一份设计数据。
按工作流程了解功能
切换模块，点击截图放大；图中为候选版本界面。
01放样准备
批量计算中桩与边桩

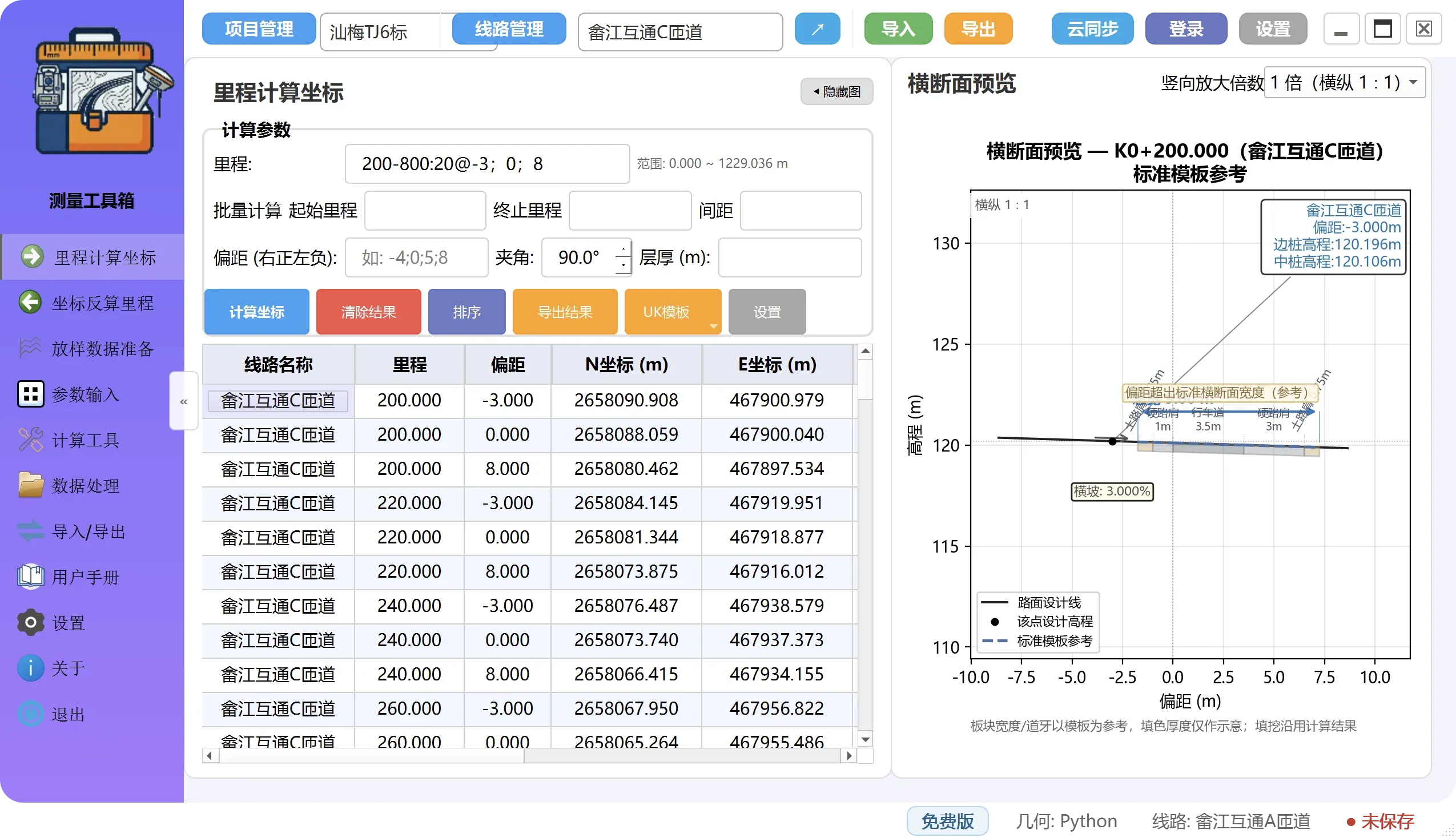

按里程、步长和偏距计算坐标与高程，联动预览横断面。
- 支持单桩、多桩与区间步长输入
- 偏距右正左负，联动高程、横坡与加宽
- 例如
200-800:20@-3;0;8同时计算三条边线
02设计数据校核
设计参数与坐标对照

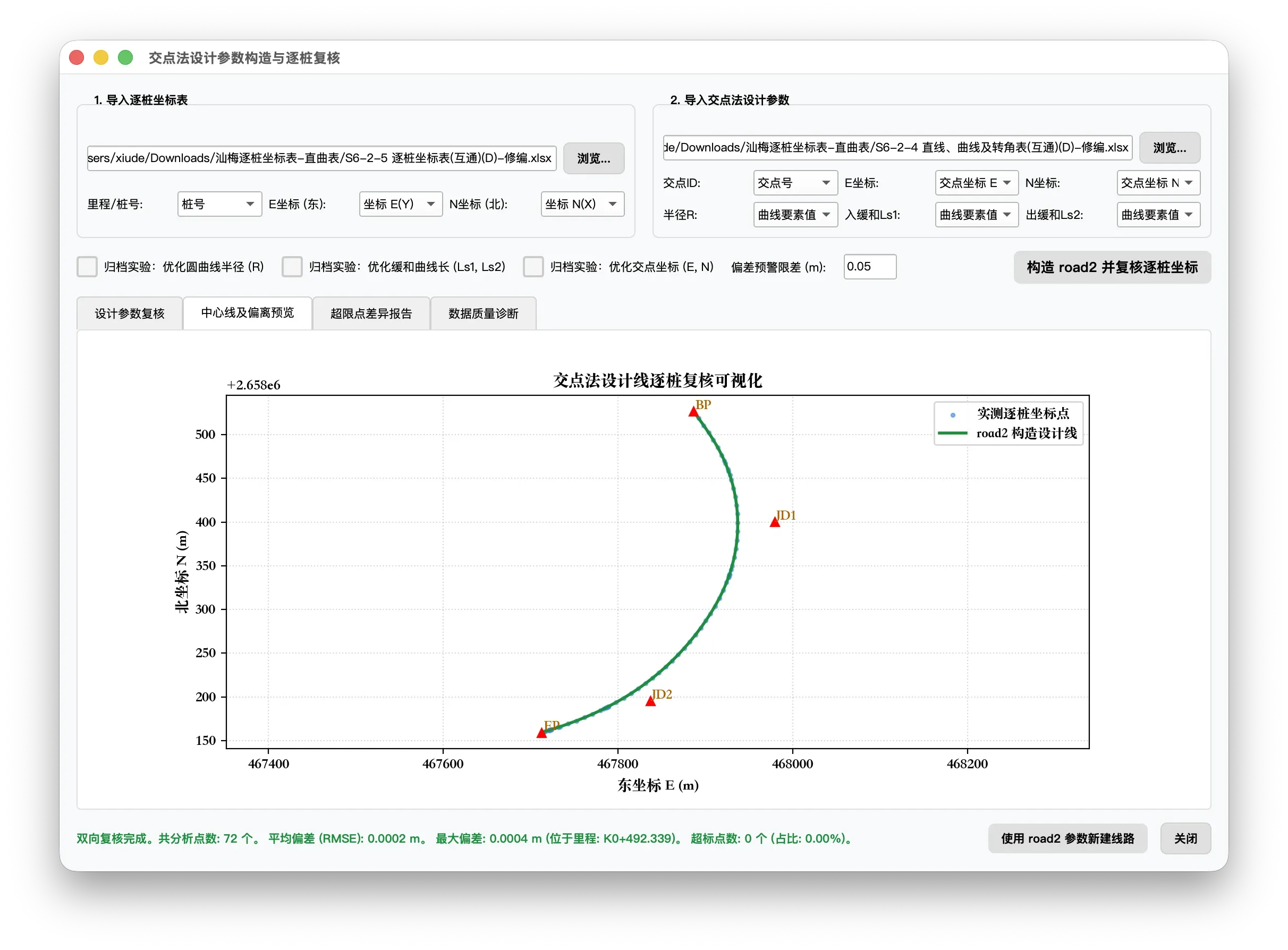

导入参数与逐桩坐标，查看偏差分布和超限点报告。
- 按表头匹配交点、坐标、半径和缓和曲线长度
- 显示中心线、逐桩坐标及偏差预览
- 统计平均偏差、最大偏差与超限点
| 该截图分析点数 | 72 |
|---|---|
| 平均偏差（RMSE） | 0.0002 m |
| 最大偏差 | 0.0004 m |
| 超限点数 | 0 |
统计值仅对应截图算例。
03断面与控制测量
断面绘图与控制测量
整理实测断面，输出图纸与填挖成果；平差由独立模块处理。

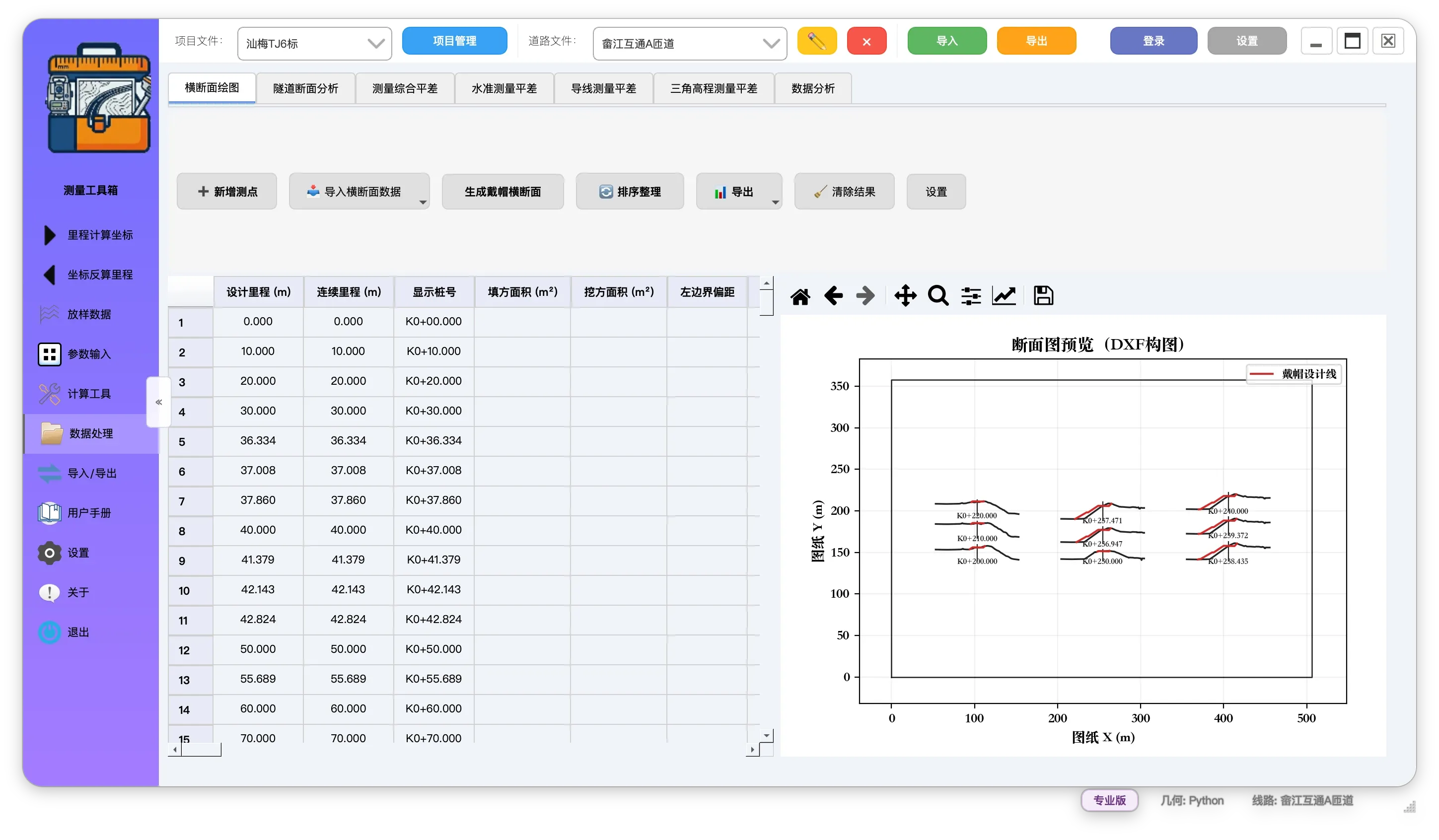

- 导入横断面数据，按桩号排序整理
- 预览断面图，输出 DXF 与填挖面积成果
- 水准、导线与三角高程平差模块集中管理
04结构物计算
拱肋角点与三维成果

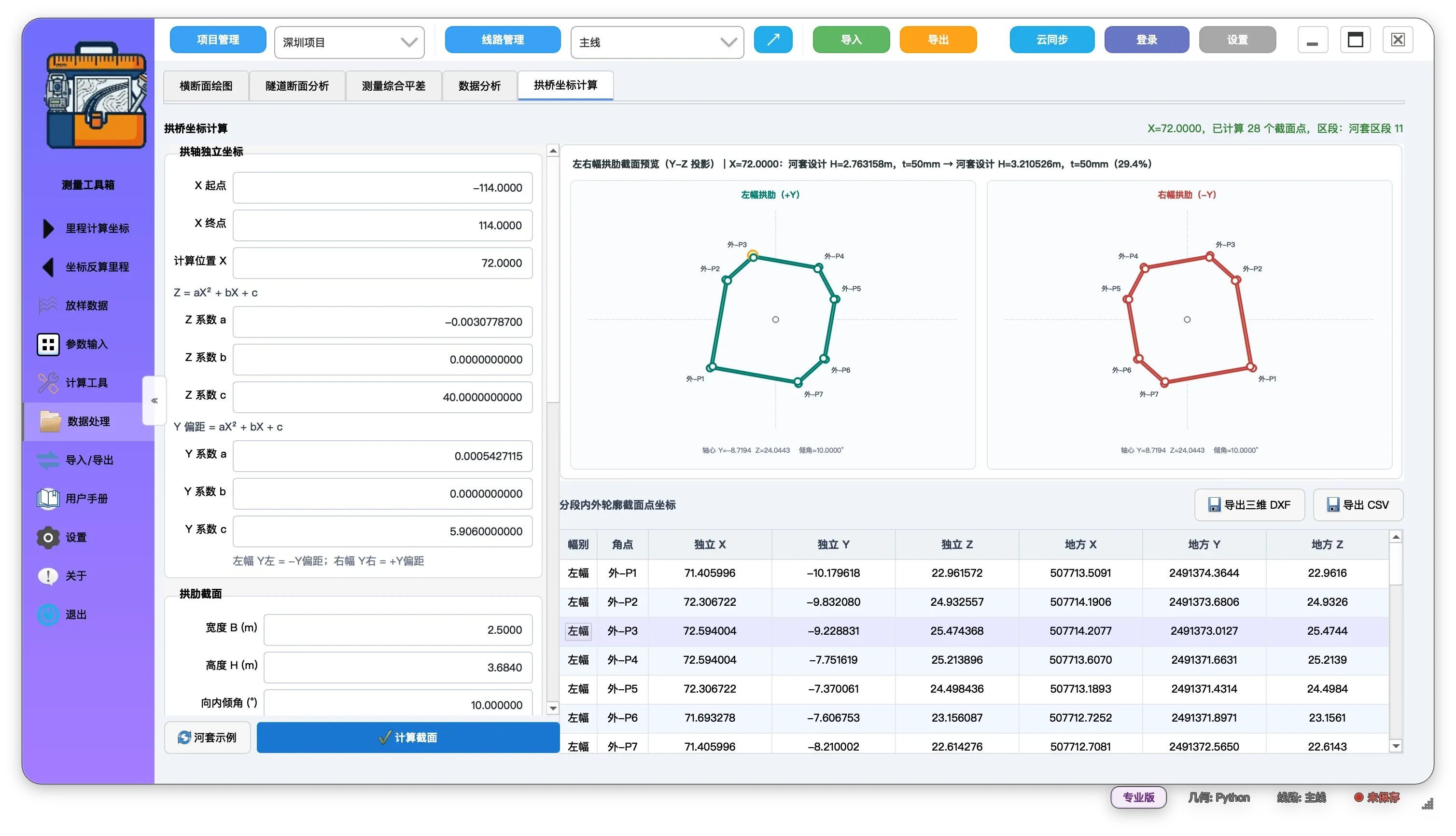

按拱轴和截面参数计算角点，导出空间模型与坐标表。
- 输入拱轴、宽度、高度和截面倾角
- 对照独立坐标与地方坐标
- 导出三维 DXF 和 CSV 角点坐标表
06工程成果交付
路线、点库与图表交付

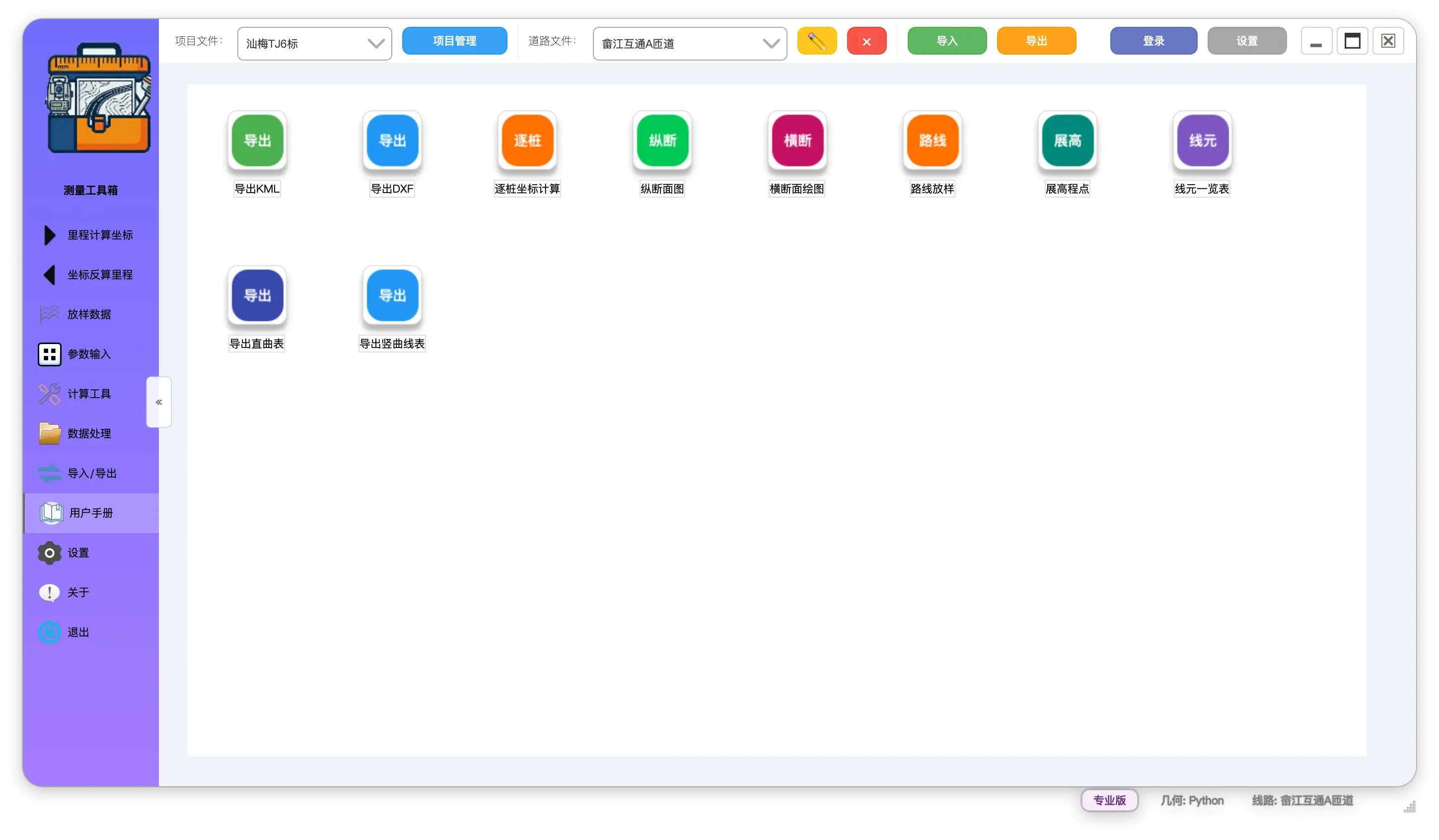

按工序导出放样数据、坐标表、DXF 图纸或 KML。
- 逐桩坐标表、直曲表与竖曲线表
- 纵横断面图与 CAD DXF 成果
- 路线放样数据与 KML 位置预览
输入和成果都能对照
结合参数表、图形预览和较差报告检查数据，计算结果保留明确的桩号与单位。
按下一道工序输出
按设备与交付需求组织路线文件、坐标点库和图表，留意目标格式的字段限制。
K0+600格式互通
路线数据互导
选择来源与目标，查看数据处理方式。
读入 · 各家路线文件7
CLTool统一路线模型
示意数据纬地道路→RTK 手簿路线
数据流示意；以设备、文件版本与转换报告为准。
导出 · 现场与交付格式5
K0+900在线工具
八类常用计算
本地计算，附图形与过程。
m
平距须大于 0；不是斜距。
m
终点减起点：上升为正，下降为负。
m
平距须大于 0；不是斜距。
%
输入百分数，如 −2 表示 −2%，不是 −0.02。
m
终点减起点：上升为正，下降为负。
%
输入百分数，如 −2 表示 −2%，不是 −0.02。
沿起点至终点方向，ΔH 为终点减起点，向上为正。坡度 i = 100ΔH/D；坡比 1:m 表示竖向 1、水平 m，m 为正幅值，升降方向另列。
平面直角三角形互算；示意图不按比例。显示位数不代表工程精度保证。
有向基准线 A → B，X 为北、Y 为东，单位 m。沿线距离 s 从 A 起算，朝 B 为正；面朝 B，偏距 e 右正左负。两种模式分别保存基准线与输入。
基准线 A → B
m
m
m
m
m
m
基准线 A → B
m
m
m
m
m
m
按无限直线求垂足，可外推；不含曲线线路、断链或坐标系转换。显示位数仅用于读数，不代表工程精度保证。
S 为仪器中心至棱镜中心的斜距；hᵢ、hₜ 分别为仪器高和棱镜高，均向上量取。ΔH = Hᴮ − Hᴬ，目标地面点高于测站地面点为正。
竖直角从水平视线起算：仰角为正、俯角为负，范围 −90°～+90°；±90° 为竖直视线，平距为 0。
m
°
m
m
m
天顶距从天顶向下起算：0° 向上、90° 水平、180° 向下，范围 0°～180°。不自动归化盘右或反向读数。
m
°
m
m
m
仅作平面几何归算，不含地球曲率、大气折光和仪器改正；不替代高精度或长距离作业的完整改正。显示位数不代表工程精度保证。
已知点 A
m
m
观测值
°′″
m
点 A
m
m
点 B
m
m
°′″
m
输入两端设计横坡，插值计算中间横坡。沿旋转轴向该侧升高为正、降低为负。
m
%
%
按所计算侧输入两端加宽量，插值结果叠加该侧基础宽度。
m
m
m
明确选择输入格式，避免把 45.30° 与 45°30′ 混用。带符号角度保留正负，仅“归一化方位角”转换到 0°～360°。
常用关系
180° = π rad = 200 gon
1° = 60′，1′ = 60″
DDD.MMSS 是度分秒编码，不是十进制度。
计算结果
请先修正当前计算的输入。
计算过程
超高 / 加宽：已知设计参数的过渡插值，桩号按连续里程计算。角度单位换算说明 ↗
